9 Pin D-sub kabel

Bilješka:Dostupne su prilagođene sheme ožičenja, oblikovano rasterećenje naprezanja i pričvrsni vijci.

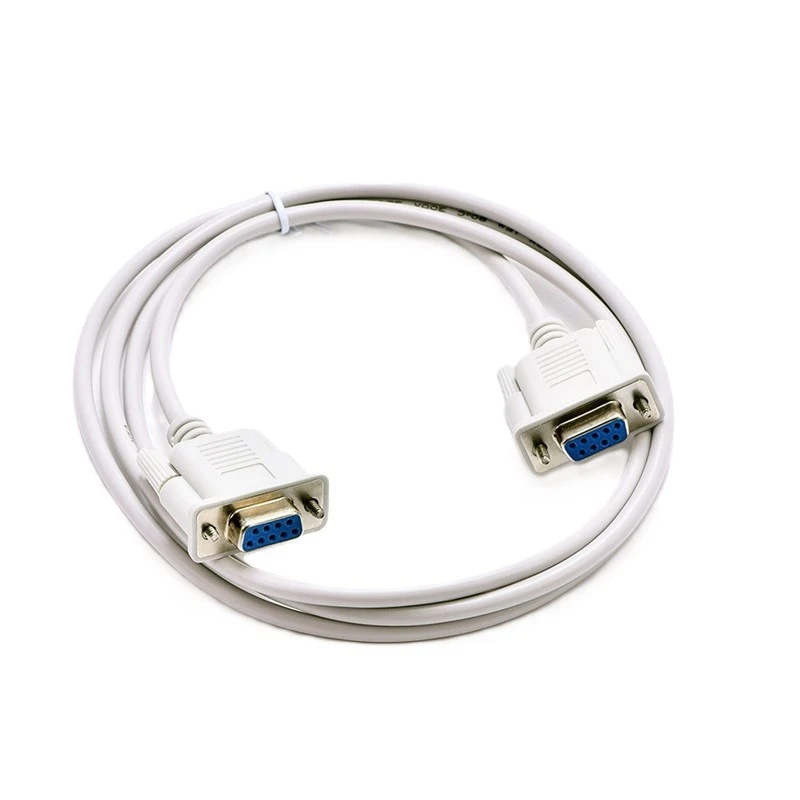

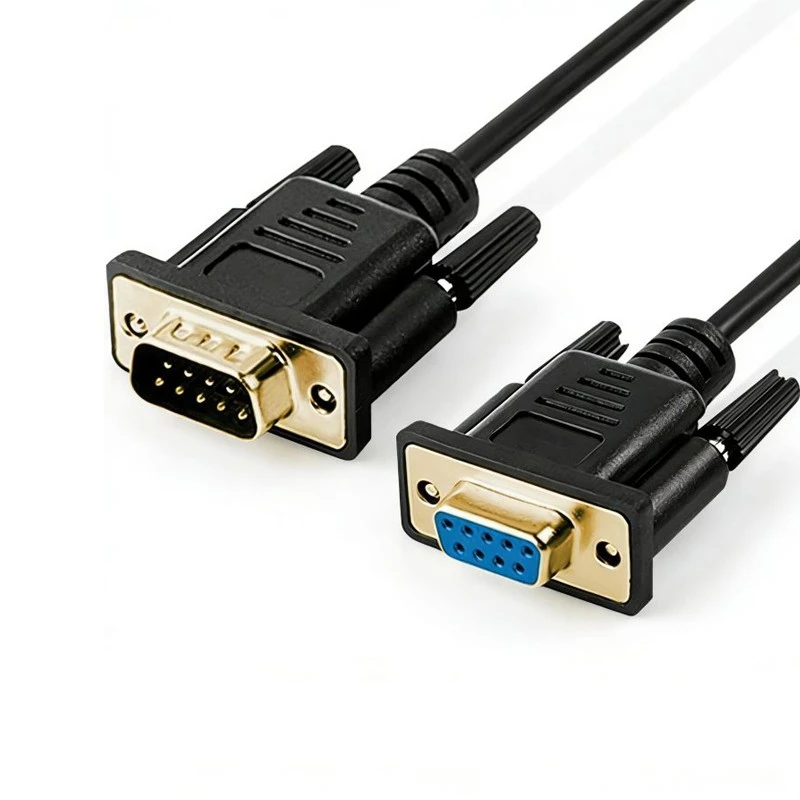

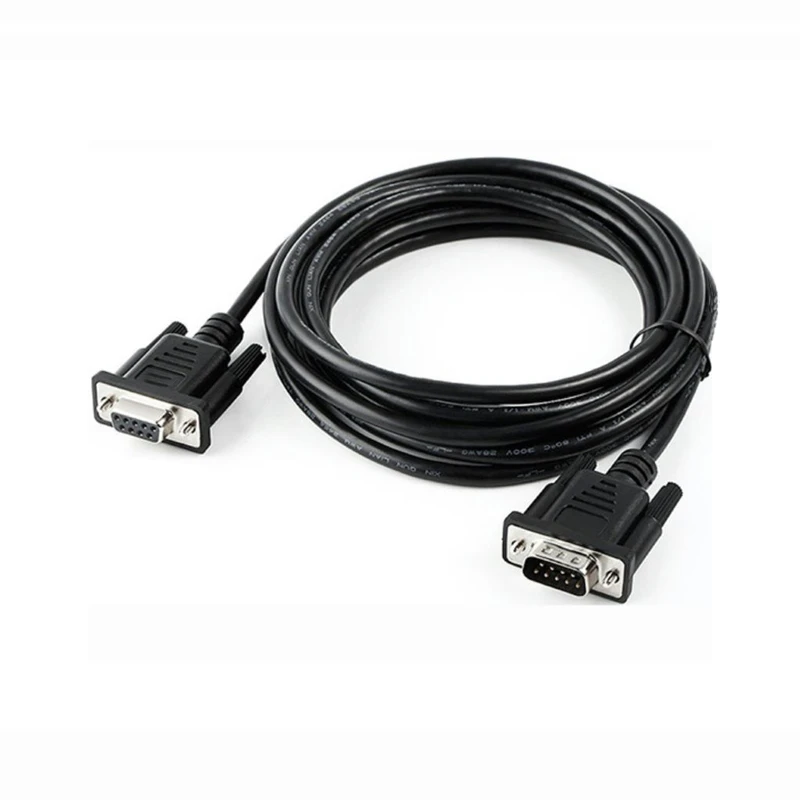

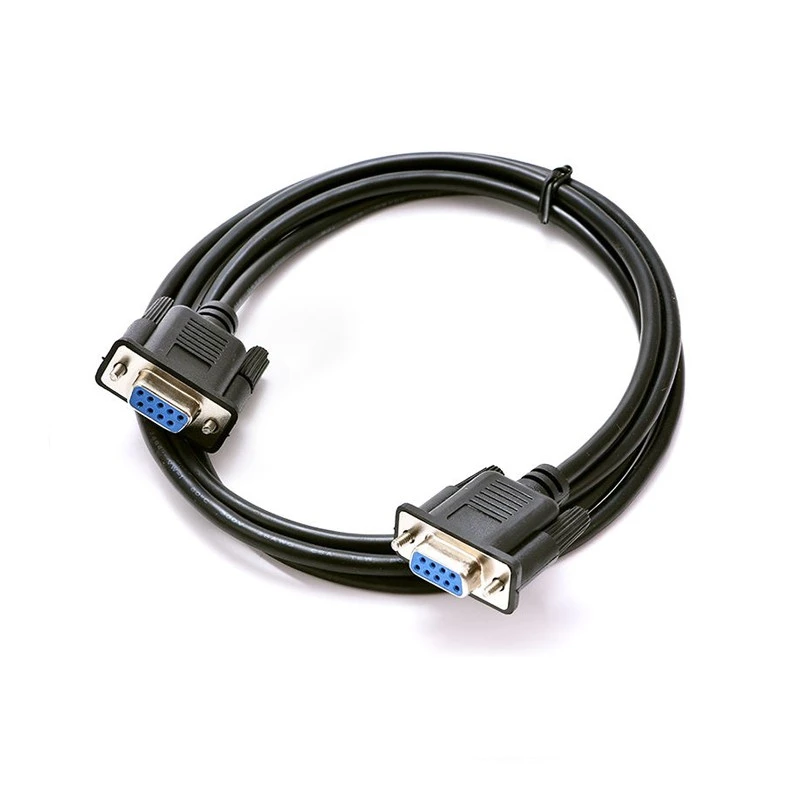

1. DB9 serijski kabel – klasična 9-pinska RS232 veza
Standardni 9-položaj D-Subminijaturni konektor (5 pinova u gornjem redu, 4 u dnu). Koristi se posvuda, od industrijskih PLC-ova do stare opreme za testiranje. Dostupan kao muški ili muški-na-ženski - odaberite kombinaciju spolova koja odgovara vašem hardveru.

2. Ravni-prolazni ili nulti modem – dobro ožičite
Ravno-(pin-na-pin) povezuje DTE uređaj (poput računala) s DCE uređajem (poput modema). Null Modem (precrtano) omogućuje dvama DTE uređajima da razgovaraju izravno bez modema. Jedna pogrešna shema ožičenja=nema komunikacije. Naručite verziju koja odgovara vašem pinoutu.

3. Tri konstrukcije kabela – oklopljeni, upredena parica ili ravna vrpca
Oklopljen (folija + pletenica s odvodnom žicom) za podove tvornica s električnim šumom. Upletena parica za dulje radove gdje su preslušavanja bitna. Ravna vrpca za IDC punch{3}}završetke unutar kućišta opreme. Promjer vodiča od 24 AWG do 28 AWG.

4. 250V / 3–5A ocjena, 500+ ciklusi parenja
Svaki kontakt podnosi 3 A do 5 A pri 250 V AC/DC - više nego dovoljno za RS232 signalizaciju i pomoćno napajanje. Kontaktna oplata od zlata ili kositra-preko-nikla otporna je na koroziju. Kućišta od čelika ili legure-cinka presvučena niklom. Sukladno ROHS-u.

• Spojnica Spol: Muški-za-Muški, Muški-za-Ženski, Ženski-za-Ženski
• Vrsta ožičenja: Ravno-kroz, nulti modem, prilagođeno mapiranje pinova
• Duljina kabela: 0,3 m do 15 m (dostupne prilagođene duljine)
• Mjerač žice: 24 AWG do 28 AWG (ili prilagođeno)
• Zaštita: Standardna folija+pletenica, dvostruko oklopljeno ili neoklopljeno
• Materijal jakne: PVC ili po narudžbi
• Vrsta konektora: standardni vijak, vijčani-zatvarač ili zasun za-brzo otpuštanje
• Kalupljenje: Preko oblikovano rasterećenje zatezanja, stražnja školjka s čizmom ili metalna stražnja školjka
• Oplata kontakta: Zlato (integritet signala) ili kositar (-isplativ)
• Pakiranje: Vreće za rasuti teret, pojedinačne polietilenske vrećice ili maloprodajna pakiranja

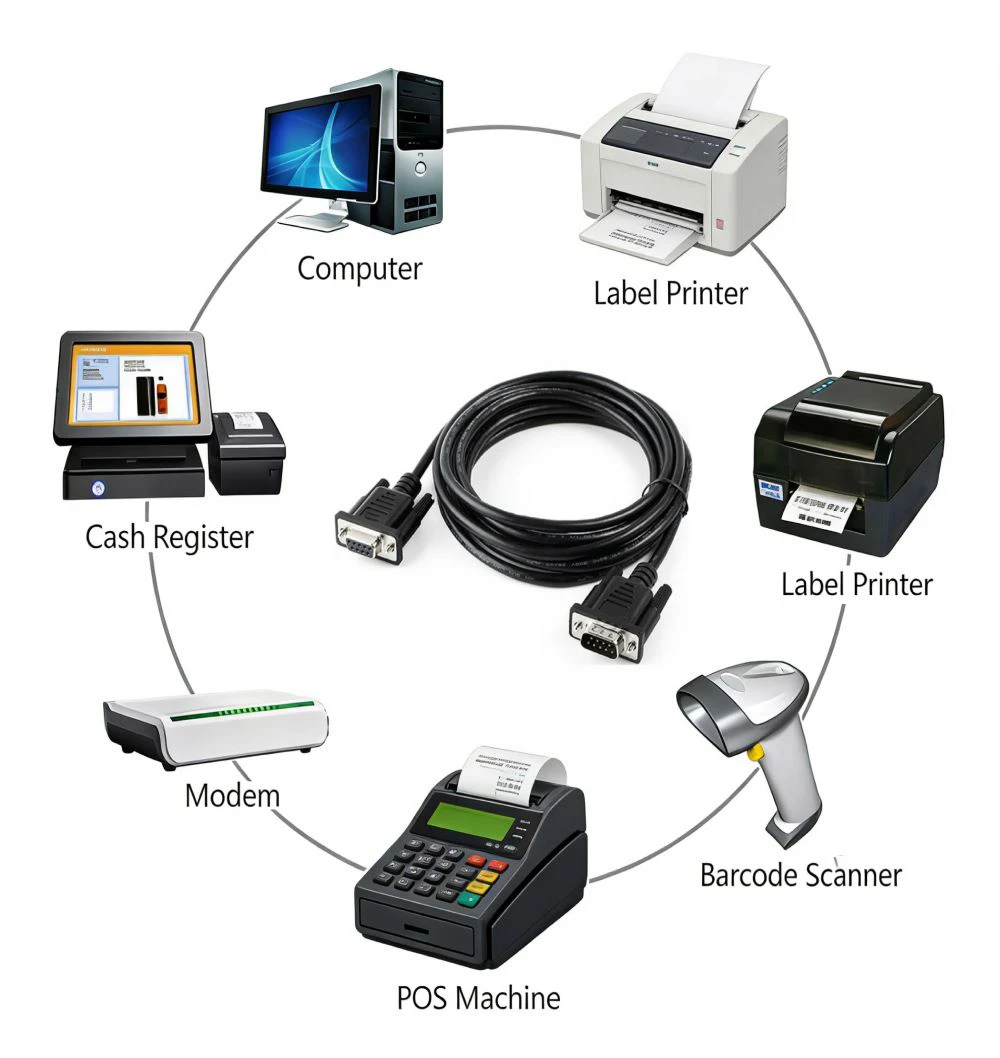

Naslijeđena serijska komunikacija za industrijske i komercijalne sustave

• Industrijska kontrola i automatizacija: Povezivanje PLCS-a (Programmable Logic Controllers), HMIS-a, motornih pogona i industrijskih senzora za programiranje prijenosnih računala, upravljačkih računala i SCADA sustava korištenjem standardnih RS-232 serijskih protokola.
• Oprema za ispitivanje i mjerenje: Povezivanje osciloskopa, multimetara, generatora signala i snimača podataka s osobnim računalima za prikupljanje podataka, kontrolu instrumenata i automatizirane ispitne postupke u laboratorijskim i proizvodnim okruženjima.
• Mrežna oprema: Konfiguriranje usmjerivača, preklopnika, vatrozida i mrežnih uređaja putem konzolnih priključaka pomoću DB9 na RJ45 adaptera ili izravnih serijskih veza za upravljanje izvan--pojasa.
• Medicinski uređaji i dijagnostika: Povezivanje monitora pacijenata, laboratorijskih analizatora, opreme za dijagnostičko snimanje i medicinskih senzora s bolničkim informacijskim sustavima za prijenos podataka i konfiguraciju opreme.
• Sustavi--prodajnih mjesta (POS).: Povezivanje skenera crtičnog koda, pisača računa, ladica za gotovinu i terminala za kreditne kartice s POS računalima pomoću RS-232 serijskih veza.
• GPS i navigacijski sustavi: Povezivanje GPS prijamnika, pomorske elektronike, zrakoplovne navigacijske opreme i sustava za praćenje vozila na računala za bilježenje podataka i konfiguraciju.
• Naslijeđene računalne periferije: Povezivanje starijih modema, crtača, digitalizatora i serijskih miševa na računala putem DB9 serijskih priključaka za staro računalstvo i naslijeđenu hardversku podršku.
• Sigurnost i kontrola pristupa: Povezivanje kontrolnih ploča pristupa, čitača tipkovnice i sigurnosnih senzora sa središnjim kontrolnim sustavima korištenjem pouzdane serijske komunikacije.

1) S iskustvom u konektorima sučelja i sklopovima kabela, možemo ponuditi širok raspon standardnih proizvodnih mogućnosti kao što su štancanje, injekcijsko prešanje, prototip, konektori i sklopovi kabela, prilagođeni konektori i sklopovi kabela te prilagođeno maloprodajno pakiranje.

2) Unaprijeđena tehnologija međusobnog povezivanja. Naš tim može ponuditi-iskustvo međusobnog povezivanja svjetske klase od početnih konzultacija do konačne isporuke kako bi zadovoljio rješenja za izazove međusobnog povezivanja naših kupaca, naš personalizirani paket dizajna i inženjeringa uključuje CAD crteže, 3D modele, prototipove i uzorke za testiranje.

3) Izgradnja veza širom svijeta. Možemo pružiti širok raspon rješenja za međusobno povezivanje kako bismo zadovoljili potrebe kupaca na mnogim različitim vrstama tržišta, nekima od najpopularnijih tržišta kao što su: vrhunska-potrošačka elektronika, pohrana podataka, set-top box, medicinske, kućne sigurnosne, industrijske, audio/video jedinice, stolna i mobilna računala.

4) Proizvodi visoke kvalitete i konkurentne cijene.

5) Iznad očekivanja. naša politika kvalitete je kvaliteta na prvom mjestu, kupac na prvom mjestu.

1.Mike, mrežni administrator u Texasu
"Cisco konzolni kabeli su DB9 do RJ45. Koristio sam ove DB9 muške krajeve za izradu prilagođenih konzolnih kabela. Zalemljeni na RJ45 s odgovarajućim priključkom. Radilo je savršeno."

2.Carlos, tehničar za medicinske uređaje u Kaliforniji
"Pacijentski monitori izvoze podatke putem DB9 serijske veze. Ovi kablovi s pozlatom održavaju integritet signala za kritične podatke. -Verzija pod desnim kutom odgovara uskim prostorima."

3. Alex, ljubitelj starih računala u Oregonu
"Vraćanje starih računala koja koriste DB9 serijski za miševe i modeme. Ovi kabeli s metalnim stražnjim omotačem izgledaju-ispravno. Dobra kvaliteta, radi odlično."

4.Lisa, instalater brodske elektronike u Kanadi
"GPS jedinice za brodove koriste serijski DB9 za povezivanje s crtačima karata. Ova verzija vodootpornog konektora podnosi morsko okruženje. Dobar proizvod."

5.Yuki, laboratorijski tehničar u Tokiju
"Osciloskopi i generatori signala koriste DB9 za daljinsko upravljanje. Ovi kabeli s vijcima ostaju povezani. Dobra kvaliteta za opremu za testiranje."

• Način plaćanja: Kreditna kartica ili T/T (opcionalno za velike iznose). Western Union PayPal
• T/T plaćanje općenito podržava 100% avansno plaćanje.
• Vrijeme isporuke: obično 5-10 radnih dana nakon primljene uplate.
• Politika uzoraka: Uzorci su uvijek dostupni za svaki model standardnih proizvoda.
• Uzorci mogu biti spremni za 3-5 radnih dana nakon primljene uplate.
• Otpremna luka: Shenzhen, Kina.
